Déversoir d'orage (assainissement)
Les Déversoirs d'orage
Un déversoir est un dispositif dont la fonction essentielle est d'évacuer les pointes exceptionnelles des débits d'orage vers le milieu récepteur.
C'est donc un ouvrage destiné à décharger le réseau d'assainissement d'une certaine quantité d'eaux pluviales, de manière à réagir sur l'économie d'un projet en réduisant les dimensions du réseau aval.
Ce principe étant posé, les déversoirs d'orage
sont appelés à jouer un rôle essentiel, notamment dans le concept des réseaux en système unitaire.
sont appelés à jouer un rôle essentiel, notamment dans le concept des réseaux en système unitaire.
L'étude d'un déversoir d'orage en unitaire ou d'une décharge d'eaux pluviales doit, en conséquence, être menée sur deux plans :
• d'abord sur le plan qualitatif, en recherchant la valeur de dilution de l'effluent que le milieu récepteur est susceptible d'accepter sans conséquences graves pour son équilibre ; le degré de dilution sera donc établi en fonction du pouvoir auto-épurateur du milieu récepteur ;
• ensuite sur le plan quantitatif, en recherchant les valeurs de débits compatibles avec l'économie générale du projet.
Type des déversoirs d'orage
On distingue différents types des déversoirs d'orage selon la pente, l’écoulement, la position de la STEP (station d’épuration).
• Déversoirs d'orage à seuil frontal.
• Déversoirs d'orage à seuil latéral.
• Déversoirs d'orage avec ouverture du radier.
• Déversoir d'orage à double seuil latéral.
• Déversoir d'orage avec ouverture du radier.
Déversoir d'orage à seuil frontal
Le déversement s'effectue en face du collecteur d'amenée ou dans un changement de direction.
Dans cette disposition, le seuil ne doit pas être élevé pour ne pas trop réduire la section d'écoulement.
L'implantation de ce type de déversoir d'orage est tout indiquée sur une branche de réseau adjacente à un collecteur de berge, à condition de n'être pas perturbée, par les mises en charge imposées à l'aval.
 |

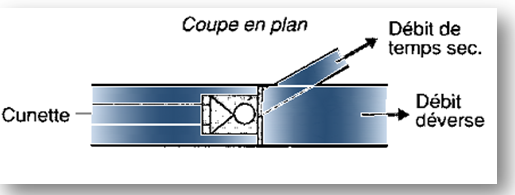

| Déversoir d'orage à seuil frontal (coupe en plan). |
Déversoir d'orage à seuil latéral
Le déversoir d'orage classique à seuil latéral biais ou unilatéral à seuil haut ou bas peut être équipé de dispositifs de vannage. Il présente l'intérêt majeur de permettre la conception d'un seuil long sans occuper beaucoup de place.
A l'aval de la chambre de déversement, le contrôle du débit conservé en système unitaire peut être réalisé par le choix d'un orifice calibré, situé à l'entrée du collecteur unitaire aval ou collecteur d'acheminement des eaux polluées vers la station d'épuration :
• s'il s'agit d'un seuil latéral bas (le rapport entre le diamètre du collecteur d'entrée et la hauteur du seuil étant important), il n'est pas possible de mettre en place un orifice calibré réglable ;
• au contraire, s'il s'agit d'un seuil latéral haut (le rapport entre la hauteur du seuil et le diamètre du collecteur de sortie étant supérieur ou égal à 2), il est obligatoire de mettre en place une vanne réglable pour ajuster le calibrage du débit conservé.
 |
| Déversoir d'orage classique à seuil latéral biais |
Déversoir d'orage à double seuil latéral
Dans ce type de déversoir d'orage, la cunette transitant le débit de temps sec et de « petite pluie » est suspendue dans la longueur de la chambre.
Il s'agit de cas bien particuliers, au niveau d'une chute dans le collecteur ou liés à de très fortes pentes.
 |
| Déversoir d'orage à double seuil latéral |
Déversoir d'orage avec ouverture du radier
Dans ce type de déversoir d'orage, le débit de temps sec et de « petite pluie » passe par l'orifice dans le fond ou sur le côté du radier.
Le débit de fuite de temps sec ou de petite pluie se calcule selon la loi des orifices.
Il s'agit d'un type d'ouvrage à déconseiller fortement, qui a tendance à se boucher en permanence, donc à déverser souvent par temps sec.
 |
| Déversoir d'orage avec ouverture du radier |
